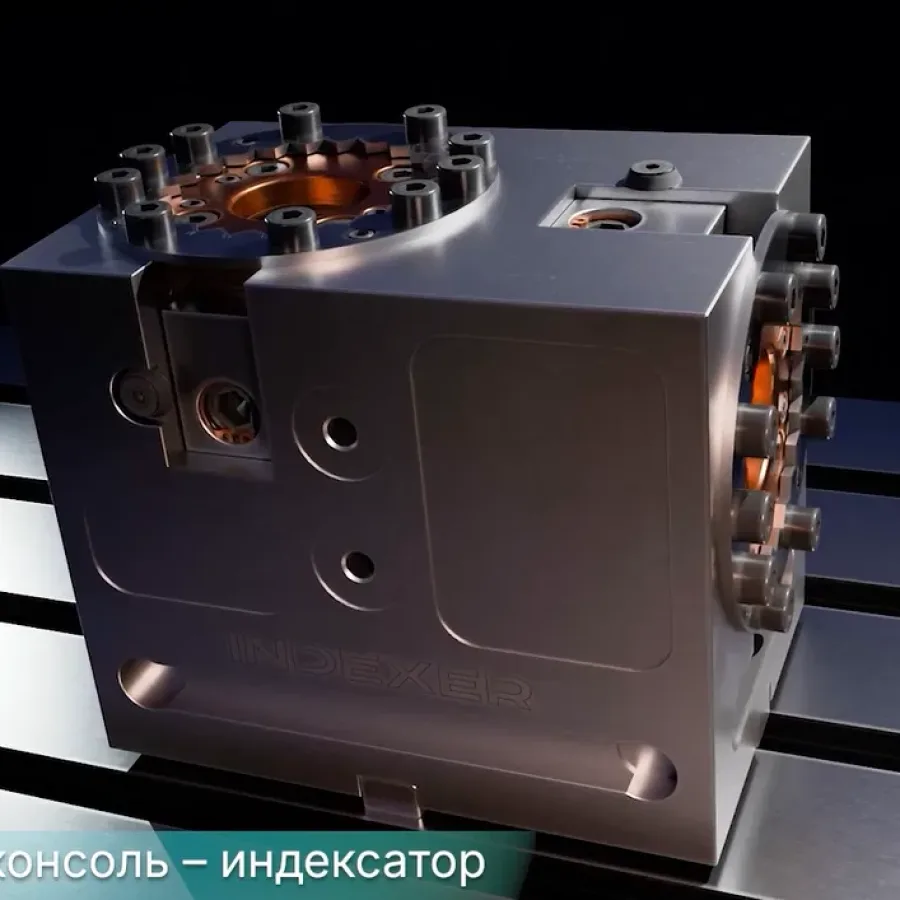

Консоль KSB.200.160.2

Механический аналог станции нулевого базирования — без гидравлики и электрики.

Фиксирует модуль-спутник механически, без пневматики и гидравлики — надёжнее в цеховых условиях, где важна простота обслуживания. Совместима с модулями KMP, KMS, KM и тисками TCU.

Сдвоенная зажимная консоль KSB.200.160.2 "Индексатор" - полуавтоматизированная станция нулевого базирования с ригель-мануальной системой запирания базирующих-зажимных штифтов. Альтернативная версия 4-й оси станка для единичного и мелкосерийного производства.

Предназначена для металлообработки изделий на 3-осевых станках, с индексацией зажимных модулей с дискретным углом 15 град. по сектору 360 град.

Для установки консоли на стол станка предусмотрены продольные и перпендикулярные парные шпоночные пазы 18Н7, либо 2 отверстия 25Н7 на расстоянии 100+-0,02 для установки штифтов к станции нулевого базирования NPU.

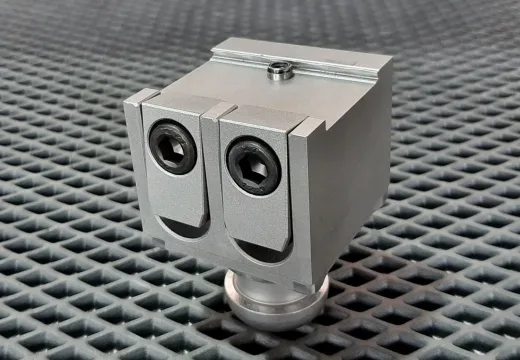

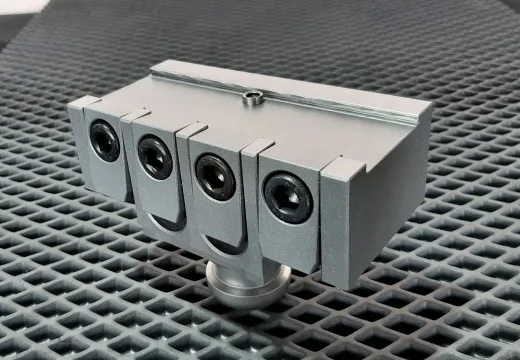

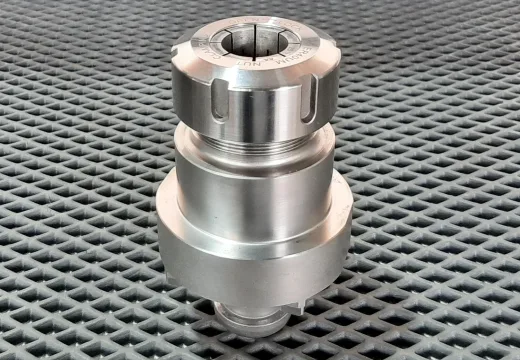

Консоль KSB "Indexer" совместима с широким спектром зажимных модулей-спутников, серий KMP, KMS, KMC, KMR, KM.40ER и с центричными тисками TCU.80.160 при использовании адаптера KMU.80.80

Основные параметры этой модификации: артикул —  KSB.200.160.2 ; установка — на стол 3-х осевого станка; длина — 200 мм; ширина  — 130 мм; высота установки сменных модулей —  100 мм по оси Х и 160 мм по оси Y. Комплектуется двумя шпонками 18 мм для базирования по Т-пазу стола станка.

Система рассчитана на работу с перечисленными в характеристиках модулями и тисками; перед заказом необходимо сопоставить посадочные размеры и состав имеющейся оснастки.

BARRACUDA проектирует и производит зажимную оснастку в Екатеринбурге. При нестандартной наладке состав системы рекомендуется согласовать с техническим специалистом.
