Зажимной модуль 60х60 мм, паз 35 мм

Зажимной модуль с зажимом типа "Ласточкин хвост" расширяет возможности обработки заготовки в 3-х осевых и 5-координатных фрезерных станках с ЧПУ.

KМР.60.60.35 жестко фиксируется в зажимных консолях KSB и KRB, позволяя обрабатывать заготовку в 3-х, 4-х и 5-координатных станках.

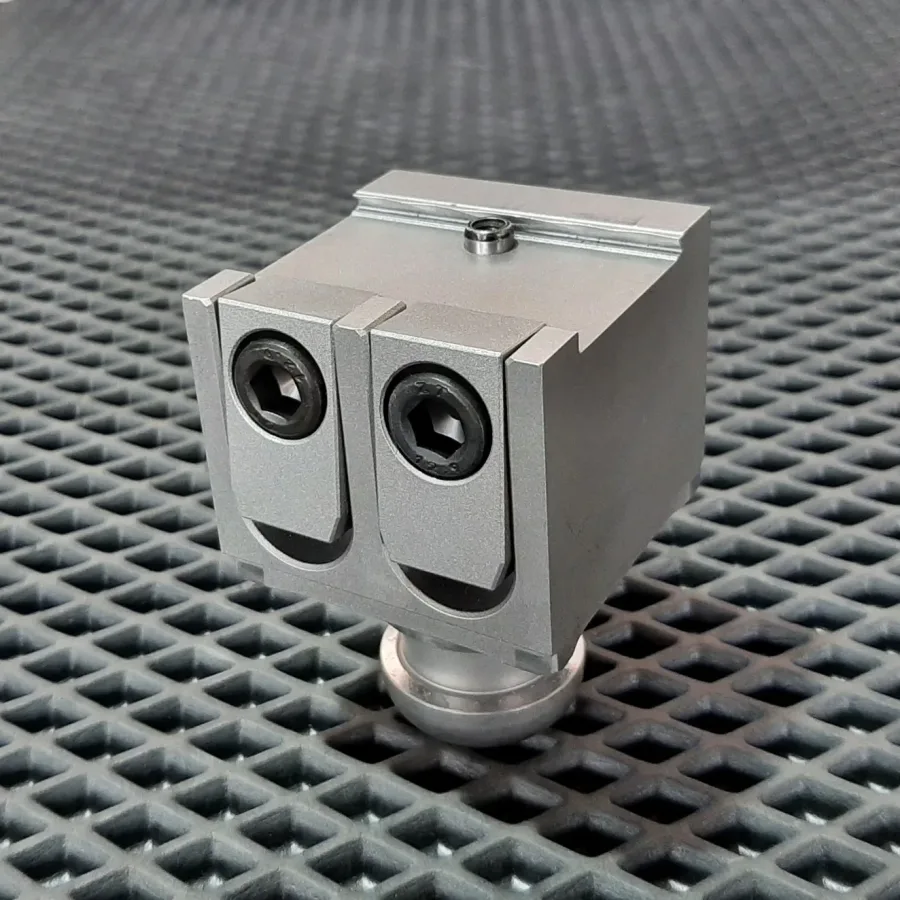

Зажимной модуль-спутник KМР.60.60.35 с закреплением заготовки методом "Ласточкин хвост", оснащен двумя зажимами. Присоединительные размеры хвостовика заготовки: ширина паза - 35 мм, высота уступа - 2,5 мм, угол поднутрения уступа - 61 град. Опорная зажимная поверхности модуля и контактные поверхности зажимов выполнены в виде неравномерной волнообразной зубчатой поверхности для защиты обрабатываемой заготовки от смещения, в процессе механической обработки.

Для быстрой и точной установки на зажимные консоли KSB и KRB зажимной модуль оснащен базирующим-зажимным штифтом.

Основные параметры этой модификации: артикул — KМР.60.60.35; габариты — 60х60 мм; высота посадки заготовки — 51 мм; посадочный размер — 60х60 мм; ширина паза — 35 мм; совместимость — консоли KSB.200.160.2 и KRB.180.180.85.

Зажимной модуль рассчитана на работу с консолями KSB.200.160.2 / KRB.180.180.85; перед заказом необходимо сопоставить посадочные размеры и состав имеющейся оснастки.

BARRACUDA проектирует и производит зажимную оснастку в Екатеринбурге. При нестандартной наладке состав системы рекомендуется согласовать с техническим специалистом.
