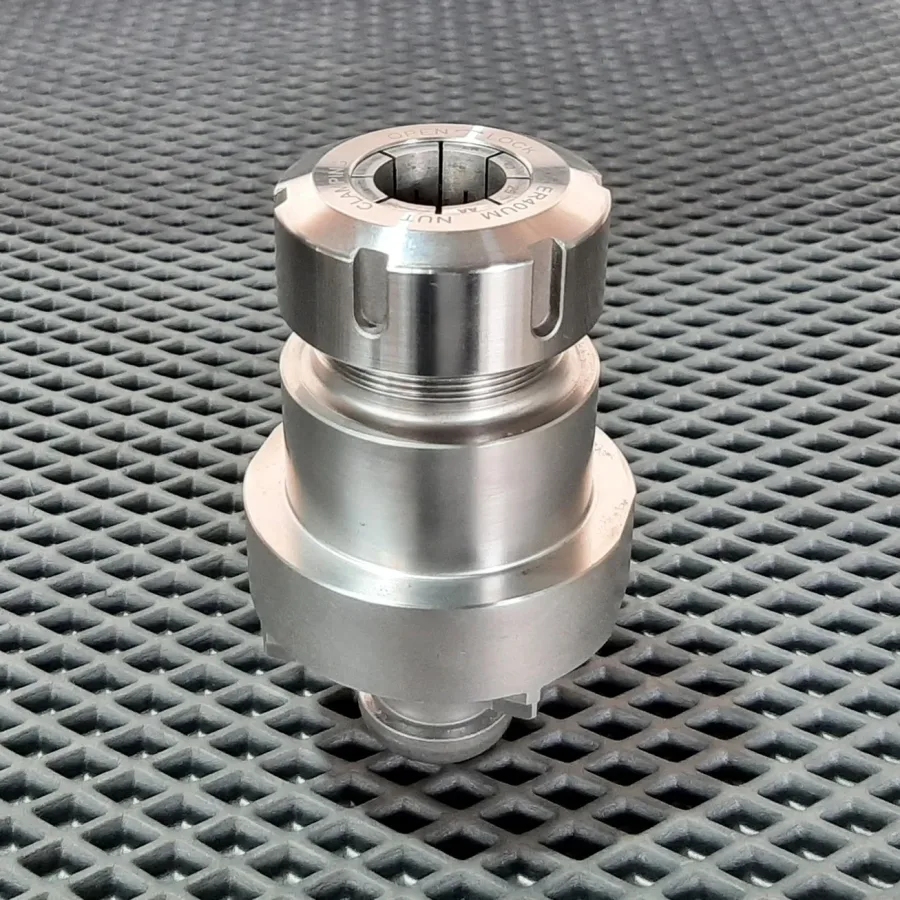

Зажимной модуль с цанговым зажимом ER40

Зажимной модуль расширяет возможности обработки цилиндрической заготовки в 3-х осевых и 5-координатных фрезерных станках с ЧПУ.

KM.ER40 жестко фиксируется в зажимных консолях KSB и KRB, позволяя обрабатывать заготовку в 4-й и 5-й осях.

Зажимной модуль-спутник KМ.ER40, оснащен цанговым зажимом, для закрепления круглых заготовок методом цилиндрического обхвата. Диаметр заготовки - от 4 до 25 мм, в зависимости от используемой цанги ER40.

Для быстрой и точной установки на зажимные консоли KSB и KRB зажимной модуль оснащен базирующим-зажимным штифтом.

Основные параметры этой модификации: артикул — KМ.ER40; габариты — 100х81 мм; высота посадки заготовки — 100 мм; диаметр заготовки — 4-25 мм; совместимость — консоли KSB.200.160.2 и KRB.180.180.85.

Зажимной модуль рассчитана на работу с консолями KSB.200.160.2 / KRB.180.180.85; перед заказом необходимо сопоставить посадочные размеры и состав имеющейся оснастки.

BARRACUDA проектирует и производит зажимную оснастку в Екатеринбурге. При нестандартной наладке состав системы рекомендуется согласовать с техническим специалистом.
