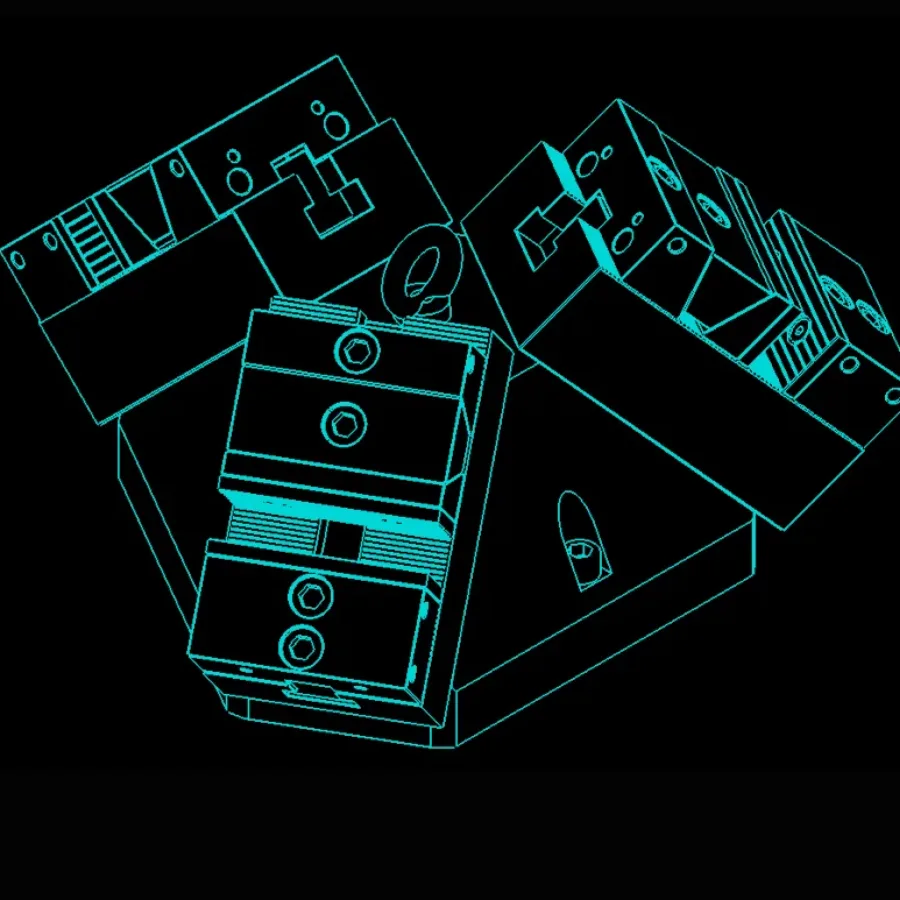

Консоль KCE.100.170.45.3

Трёхгранная консоль с системой CS.100.170 — старшая модель, усилие 40 кН на грань.

Более крупная модификация трёхгранной консоли — в основе зажимные системы CS.100.170. Сокращает количество установок втрое по сравнению с последовательной обработкой на одинарных тисках.

Консоль KCE предназначена для размещения нескольких зажимных позиций в рабочей зоне многоосевого станка. Такая компоновка используется, когда на одной установке требуется последовательно обрабатывать несколько деталей или открыть доступ к ним с разных сторон.

Основные параметры этой модификации: артикул — KCE.100.170.45.3; основа — зажимная система CS.100.170; ширина губок — 100 мм; длина корпуса — 170 мм; угол наклона — 45°; диаметр консоли — 438 мм; диапазон зажатия — 0–50 мм; усилие зажатия — 40 кН.

Подходящие тиски и модули выбирают по указанной в характеристиках совместимости, размерам консоли и доступному пространству станка.

BARRACUDA проектирует и производит зажимную оснастку в Екатеринбурге. При нестандартной наладке состав системы рекомендуется согласовать с техническим специалистом.
