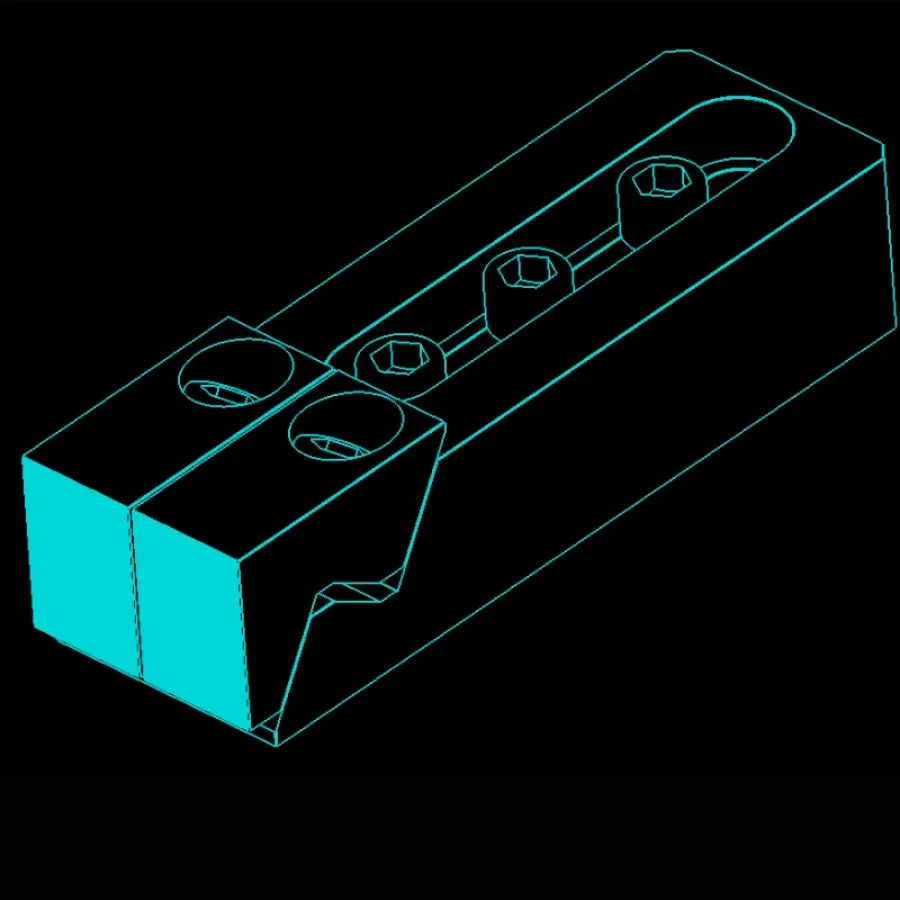

Зажимной модуль CSU.20.250.2Z

Старшая модель CSU: зубчатая поверхность губок и усиленное крепление М20.

Флагман линейки CSU — зубчатая поверхность губок и крепёжные болты М20. Суммарное усилие зажима на модуль — до 90 кН (9 тонн).

Зажимные модули CSU используют независимое движение двух губок. Такая схема позволяет работать с непараллельными поверхностями, а указанное усилие создаётся каждой губкой отдельно.

Основные параметры этой модификации: артикул — CSU.20.250.2Z; поверхность губок — зубчатая; натяжные болты — М16; крепёжные болты — М20; усилие зажима — 45 кН на губку (до 90 кН суммарно); материал — сталь закалённая.

Гладкие исполнения предназначены для контакта без зубчатого рельефа, модели с индексом Z оснащены зубчатой рабочей поверхностью. Версии различаются также размером крепёжных болтов.

BARRACUDA проектирует и производит зажимную оснастку в Екатеринбурге. При нестандартной наладке состав системы рекомендуется согласовать с техническим специалистом.
