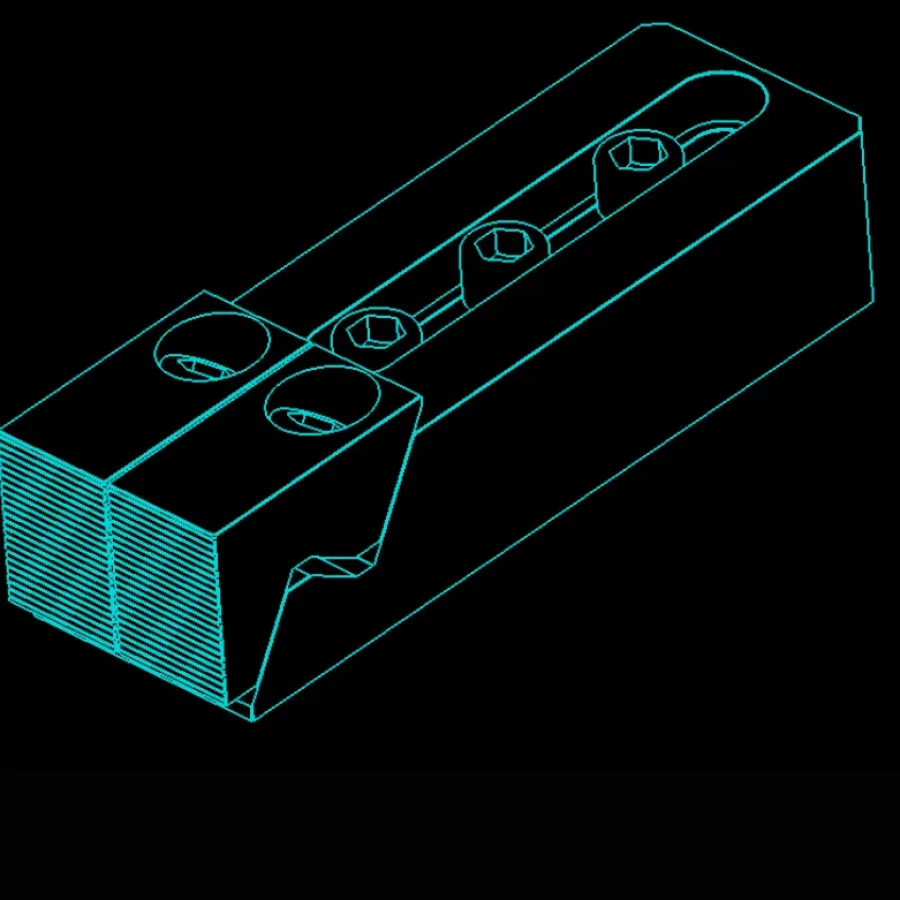

Зажимной модуль CSU.16.250.2Z

Зажимной модуль с зубчатой поверхностью губок, натяжные болты М16.

Та же независимая схема зажима, что и у CSU.16.250.2, но с зубчатой поверхностью губок — держит заготовку с необработанной (черновой) поверхностью увереннее гладкой.

Зажимные модули CSU используют независимое движение двух губок. Такая схема позволяет работать с непараллельными поверхностями, а указанное усилие создаётся каждой губкой отдельно.

Основные параметры этой модификации: артикул — CSU.16.250.2Z; поверхность губок — зубчатая; натяжные болты — М16; крепёжные болты — М16; усилие зажима — 45 кН на губку; материал — сталь закалённая.

Гладкие исполнения предназначены для контакта без зубчатого рельефа, модели с индексом Z оснащены зубчатой рабочей поверхностью. Версии различаются также размером крепёжных болтов.

BARRACUDA проектирует и производит зажимную оснастку в Екатеринбурге. При нестандартной наладке состав системы рекомендуется согласовать с техническим специалистом.
