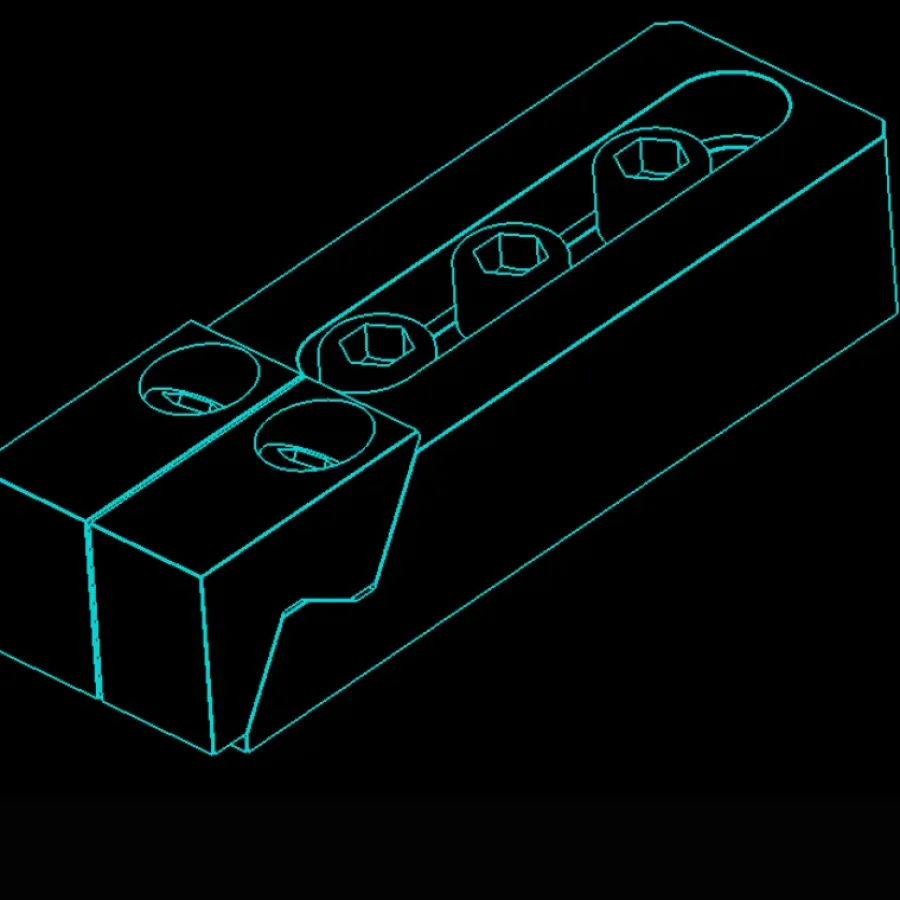

Зажимной модуль CSU.20.250.2

Зажимной модуль с гладкой поверхностью губок, усиленное крепление М20.

Версия с крепёжными болтами М20 — для более тяжёлой оснастки и станков, где нужна повышенная жёсткость крепления модуля к столу.

Зажимные модули CSU используют независимое движение двух губок. Такая схема позволяет работать с непараллельными поверхностями, а указанное усилие создаётся каждой губкой отдельно.

Основные параметры этой модификации: артикул — CSU.20.250.2; поверхность губок — гладкая; натяжные болты — М16; крепёжные болты — М20; усилие зажима — 45 кН на губку; материал — сталь закалённая.

Гладкие исполнения предназначены для контакта без зубчатого рельефа, модели с индексом Z оснащены зубчатой рабочей поверхностью. Версии различаются также размером крепёжных болтов.

BARRACUDA проектирует и производит зажимную оснастку в Екатеринбурге. При нестандартной наладке состав системы рекомендуется согласовать с техническим специалистом.
