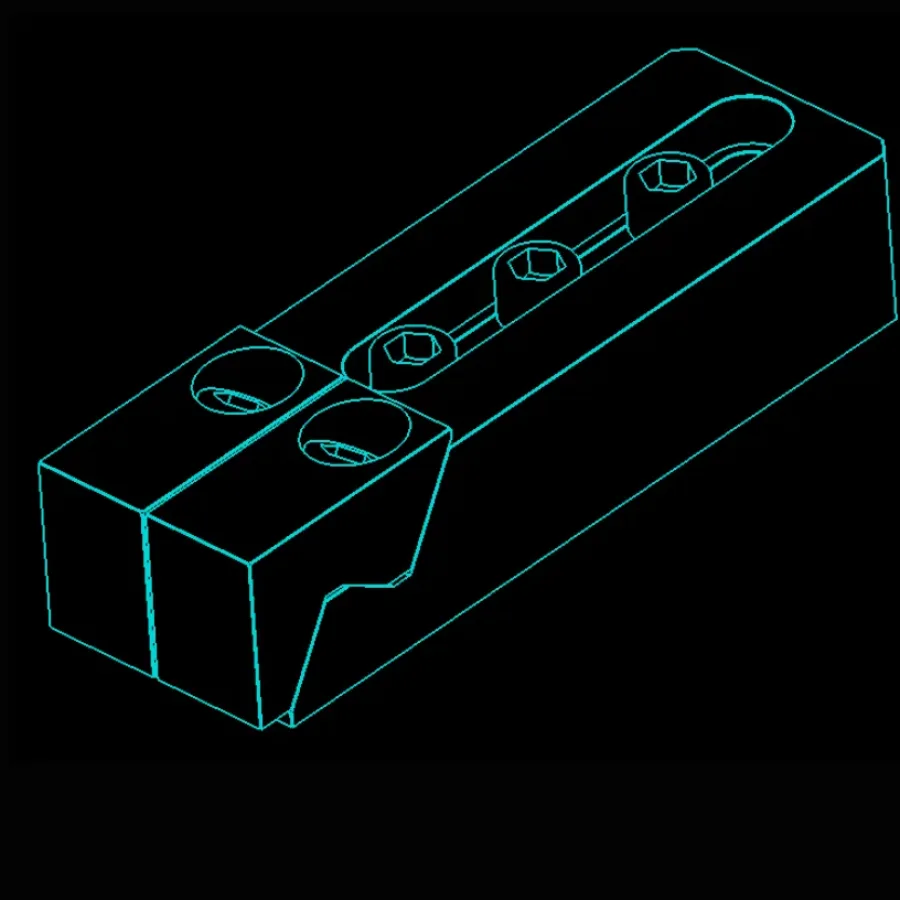

Зажимной модуль CSU.16.250.2

Зажимной модуль с гладкой поверхностью губок, натяжные болты М16.

Независимое движение обеих губок позволяет зажимать заготовки с неровными или непараллельными гранями — суммарное усилие при этом вдвое выше, чем в обычной схеме зажима. Гладкая поверхность губок — под чистовые операции.

Зажимные модули CSU используют независимое движение двух губок. Такая схема позволяет работать с непараллельными поверхностями, а указанное усилие создаётся каждой губкой отдельно.

Основные параметры этой модификации: артикул — CSU.16.250.2; поверхность губок — гладкая; натяжные болты — М16; крепёжные болты — М16; усилие зажима — 45 кН на губку; материал — сталь закалённая.

Гладкие исполнения предназначены для контакта без зубчатого рельефа, модели с индексом Z оснащены зубчатой рабочей поверхностью. Версии различаются также размером крепёжных болтов.

BARRACUDA проектирует и производит зажимную оснастку в Екатеринбурге. При нестандартной наладке состав системы рекомендуется согласовать с техническим специалистом.
