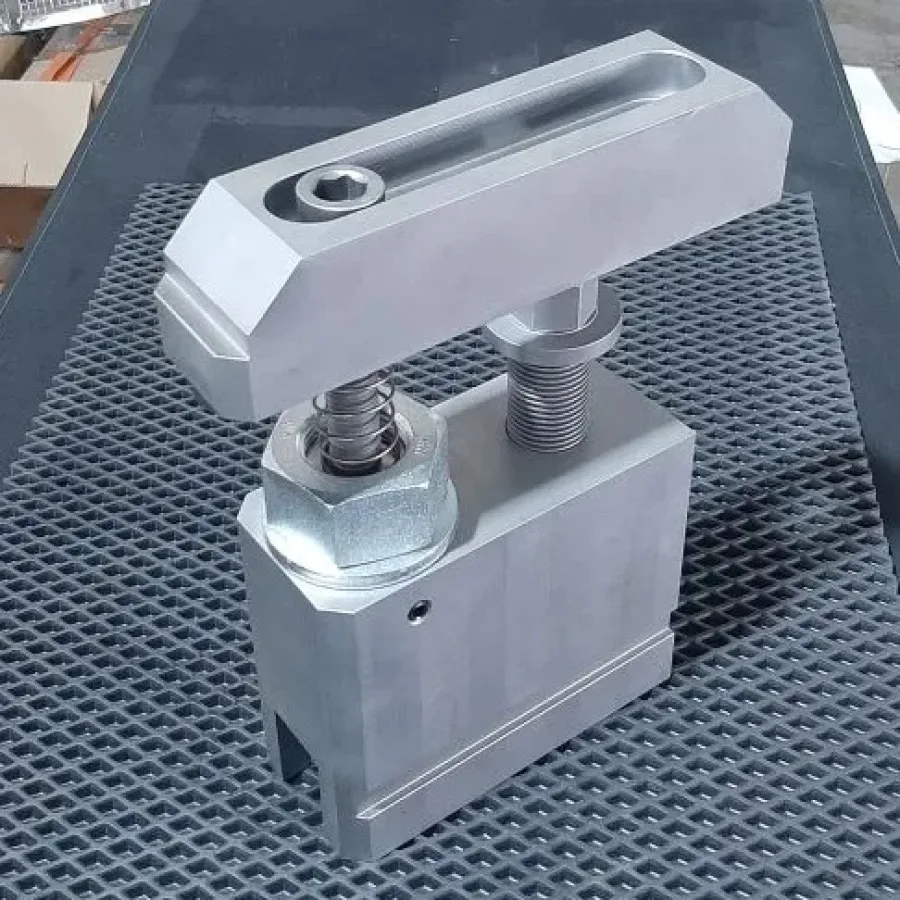

Прижимной блок SPB.20.150

Модульная система прижимных блоков с натяжным болтом M20.

Прижимной блок вместо традиционных балеринок — модульная колонна собирается под геометрию оснастки заказчика. Натяжной болт M20 создаёт стабильное усилие без ослабления в процессе обработки.

Система SPB предназначена для модульного закрепления крупногабаритных и нестандартных заготовок. Прижимные и опорные элементы можно располагать в соответствии с геометрией детали и доступными точками крепления.

Основные параметры этой модификации: артикул — SPB.20.150; натяжной болт — M20; усилие зажима — 32 кН (3,2 т); ход — 100 мм; материал — сталь закаленная.

В каталоге представлены варианты с натяжными болтами M12, М16 и M20, опорные (дистанционные) блоки высотой 100 мм и базовые пальцы. Подбор выполняют как единую систему, учитывая паз стола, резьбу натяжного болта, требуемое усилие и высоту опоры.

BARRACUDA проектирует и производит зажимную оснастку в Екатеринбурге. При нестандартной наладке состав системы рекомендуется согласовать с техническим специалистом.
