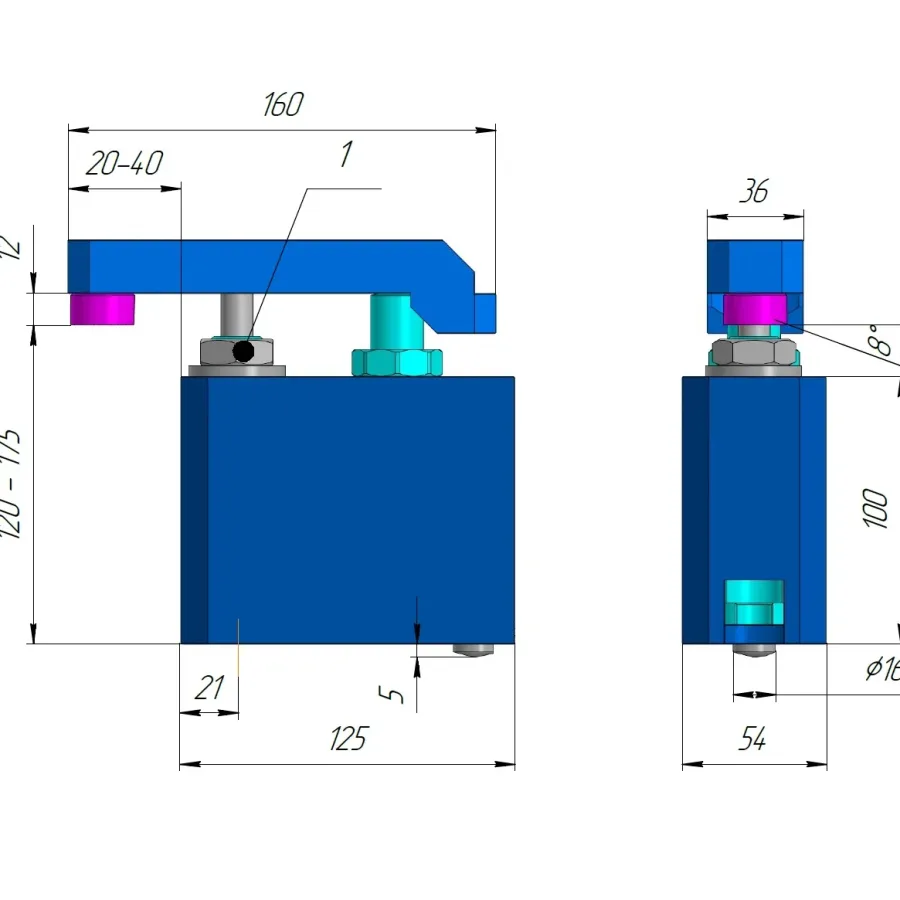

Прижимной блок SPB.12.100

Модульная система прижимных блоков с натяжным болтом M12.

Прижимной блок Системы прижимных блоков SРB.12.100 с натяжным болтом М12 предназначен для закрепления нестандартных или крупногабаритных заготовок на фрезерном станке. Снабжен универсальным прихватом с плавающей опорой.
Максимальное зажимное усилие 15 кН, рабочий ход натяжного болта 50 мм.

Для наращивания высоты колонны Системы прижимных блоков SРB.12, необходимо использовать необходимое количество опорных блоков  SPB.12.50D и SPB.12.100D, высотой 50 и 100 мм. Прижимной блок и прихват изготовлены из закаленной стали, сопрягаемые поверхности отшлифованы.

Для крепления к столу станка опорных и прижимных блоков используется базовый палец SРB.12.100.11.

Прижимной блок вместо традиционных балеринок — модульная колонна собирается под геометрию оснастки заказчика. Натяжной болт M12 создаёт стабильное усилие без ослабления в процессе обработки.

Система SPB предназначена для модульного закрепления крупногабаритных и нестандартных заготовок. Прижимные и опорные элементы можно располагать в соответствии с геометрией детали и доступными точками крепления.

Основные параметры этой модификации: артикул — SPB.12.100; натяжной болт — M12; усилие зажима — 15 кН (1,5 т); ход — 50 мм; материал — сталь закаленная.

В каталоге представлены варианты с натяжными болтами M12, М16 и M20, опорные (дистанционные) блоки высотой 50 и 100 мм и базовые пальцы. Подбор выполняют как единую систему, учитывая паз стола, резьбу натяжного болта, требуемое усилие и высоту опоры.

BARRACUDA проектирует и производит зажимную оснастку в Екатеринбурге. При нестандартной наладке состав системы рекомендуется согласовать с техническим специалистом.
