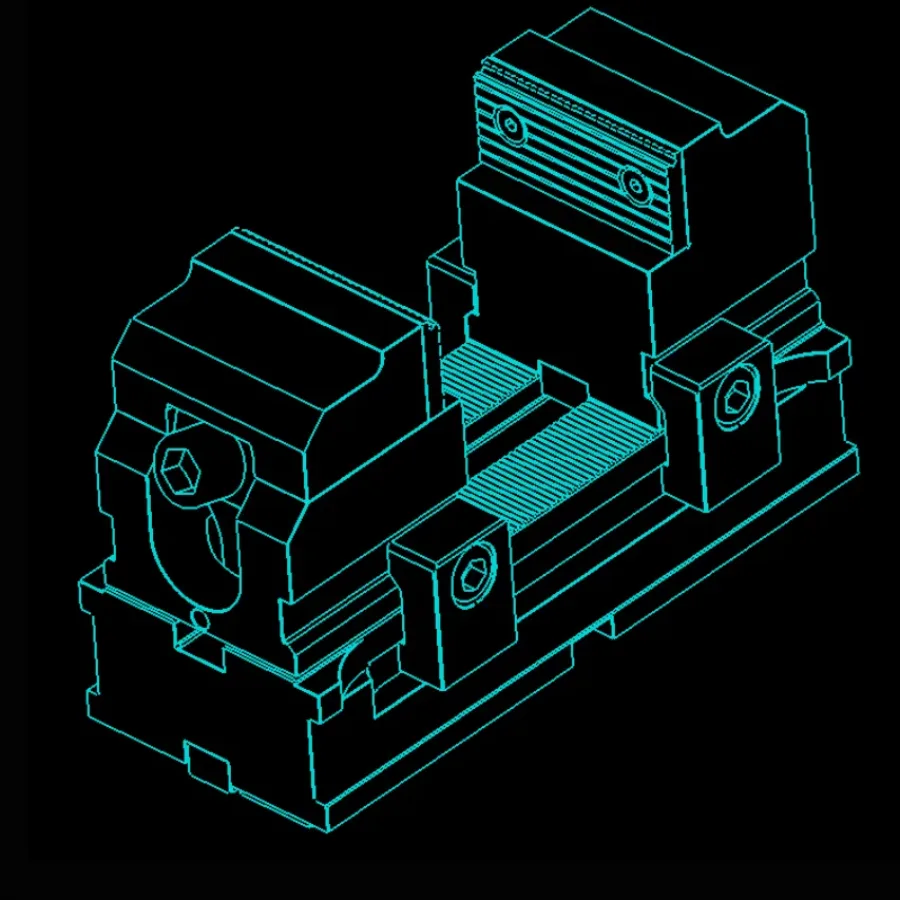

Зажимная система CSF.80.240

Компактная зажимная система для 5-осевой обработки.

Версия с шириной губок 80 мм — для заготовок покрупнее, при той же логике компактного корпуса без ходового вала.

Компактная зажимная система серии CSF оптимальна для обработки заготовок инструментом с коротким вылетом на небольших 5-осевых станках. Расширены технологические возможности зажатия заготовок. Широкий ассортимент сменных накладок.

Серия CSF разработана для компактных пятиосевых станков с наклонно-поворотными столами диаметром 250 / 320 мм. В конструкции нет проходящего через корпус ходового вала, поэтому вокруг заготовки остаётся больше свободного пространства для расположения заготовки.

Основные параметры этой модификации: артикул — CSF.80.240; назначение — компактные 5-осевые станки; длина корпуса — 240 мм; ширина губок — 80 мм; высота губок — 149 мм; диапазон зажатия — 10–104 мм; усилие зажатия — 40 кН; закрепление зубчиками — за 3 мм.

Благодаря использованию стойки P.100.300 высотой 56 мм, можно увеличить высоту губок над плоскостью стола до 205 мм.

Сменные накладки, совместимые с накладками от зажимных систем серией CS, позволяют подбирать рабочую поверхность губок под конкретную заготовку, не меняя всю зажимную систему.

Отсутствие ходового вала позволяет расширить номенклатуру зажимаемых деталей.

BARRACUDA проектирует и производит зажимную оснастку в Екатеринбурге. При нестандартной наладке состав системы рекомендуется согласовать с техническим специалистом.
