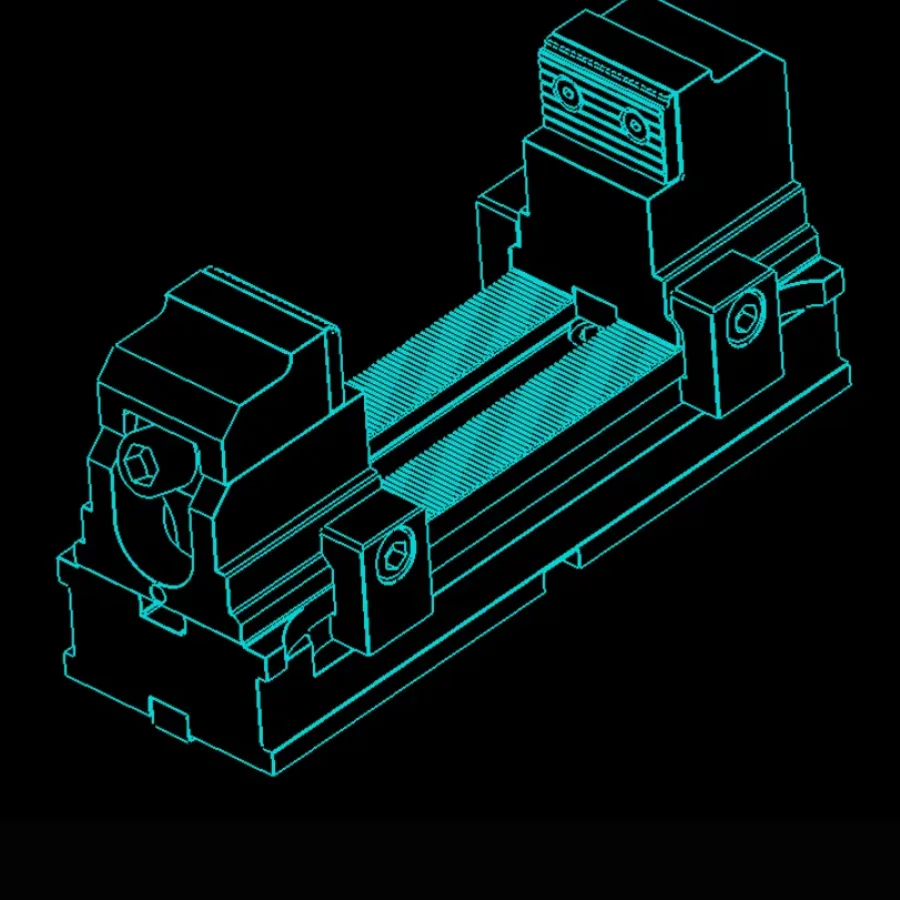

Зажимная система CSF.60.300

Компактная зажимная система для 5-осевой обработки без ходового вала - удлиненный корпус.

Компактная зажимная система серии CSF оптимальна для обработки заготовок инструментом с коротким вылетом на небольших 5-осевых станках. Расширены технологические возможности зажатия заготовок. Широкий ассортимент сменных накладок.

Серия CSF разработана для компактных пятиосевых станков с наклонно-поворотными столами диаметром 250 / 320 мм. В конструкции нет проходящего через корпус ходового вала, поэтому вокруг заготовки остаётся больше свободного пространства для расположения заготовки.

Удлиненная версия позволяет разместить данную зажимную систему на станцию нулевого базирования NPU. Для этого необходимо заказать зажимные пальцы PN.40A, PR40.B и PC40.C

Основные параметры этой модификации: артикул — CSF.60.300; назначение — компактные 5-осевые станки; длина корпуса — 300 мм; ширина губок — 60 мм; высота губок — 149 мм; диапазон зажатия — 10–164 мм; усилие зажатия — 40 кН; закрепление зубчиками — за 3 мм.

Благодаря использованию стойки P.100.300 высотой 56 мм, можно увеличить высоту губок над плоскостью стола до 205 мм.

Сменные накладки, совместимые с накладками от зажимных систем серией CS, позволяют подбирать рабочую поверхность губок под конкретную заготовку, не меняя всю зажимную систему.

Отсутствие ходового вала позволяет расширить номенклатуру зажимаемых деталей.

BARRACUDA проектирует и производит зажимную оснастку в Екатеринбурге. При нестандартной наладке состав системы рекомендуется согласовать с техническим специалистом.
