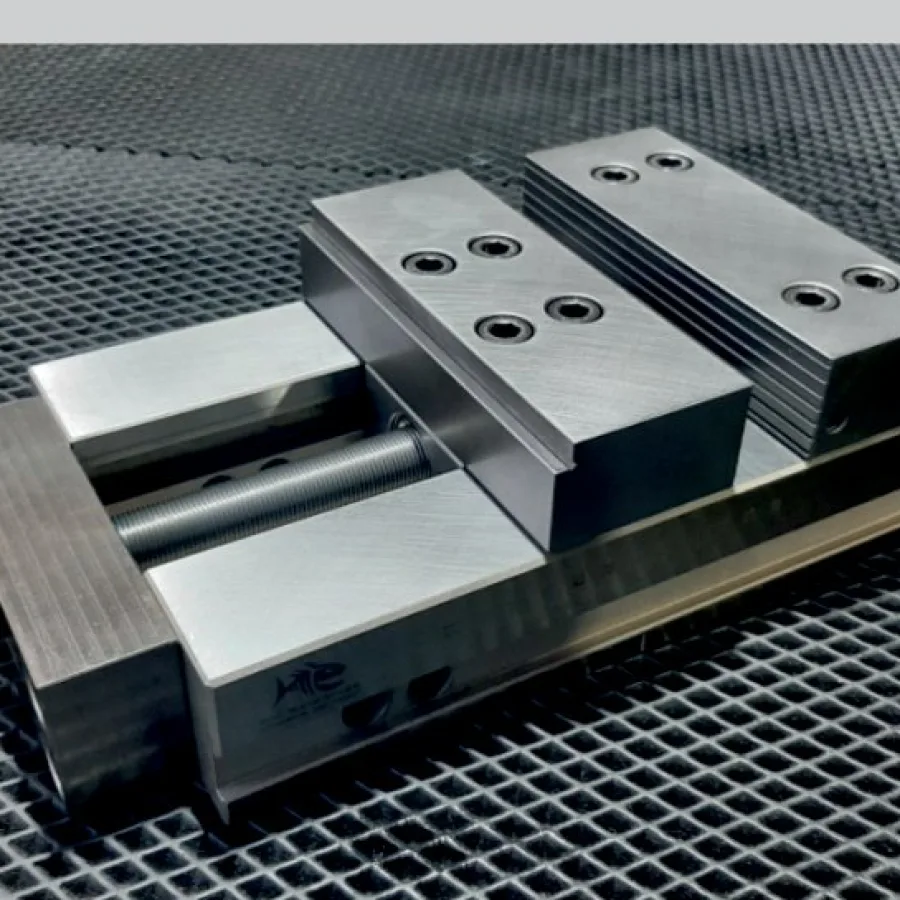

Тиски TPS.125.350

Базовая серия позиционных тисков — размерный ряд от 160 до 450 мм по длине.

Высокая точность геометрии базирующих элементов позволяет добиться высокой повторяемости при переустанове и повторном зажиме заготовки. Базовые и рабочие поверхности тисков отшлифованы. Установка тисков на стол станка в горизонтальном положении и на ребро.

TPS — позиционные тиски для трёхосевой обработки. Каталог производителя отмечает возможность прямого и обратного зажима, простую замену губок и размерный ряд, позволяющий подобрать исполнение под габариты заготовки.

Основные параметры этой модификации: артикул — TPS.125.350; ширина губок — 125 мм; длина основания — 350 мм; диапазон зажатия — 0 - 150 мм; усилие зажима — 30 кН; обработка — 3 оси (5х — со стойкой P); твёрдость рабочих поверхностей — 50–55 HRCэ; установка — горизонтально и на ребро.

Совместимая стойка P поднимает отдельные модели TPS над столом на 56 мм и даёт дополнительный доступ при пятиосевой обработке. Совместимость стойки следует проверять по конкретному типоразмеру.

BARRACUDA проектирует и производит зажимную оснастку в Екатеринбурге. При нестандартной наладке состав системы рекомендуется согласовать с техническим специалистом.
