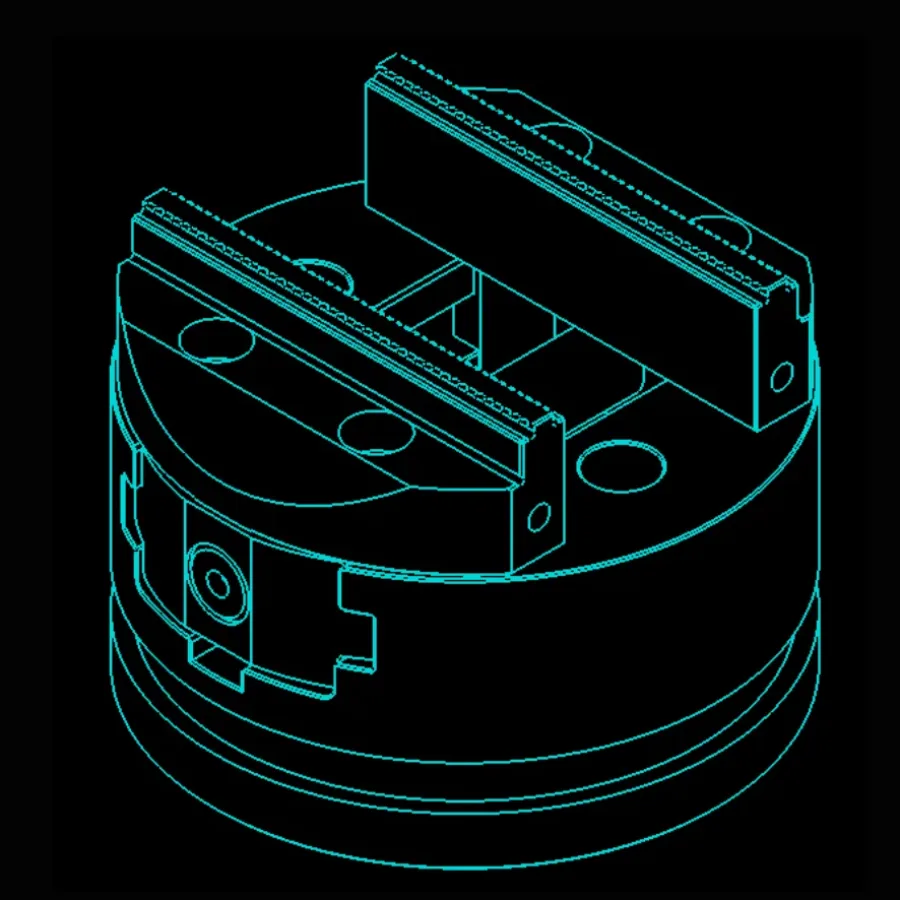

Тиски TCR.160

Круглые центричные тиски увеличенного диаметра — для более широкой заготовки.

Увеличенный диаметр корпуса при той же высоте 80 мм — та же логика многопозиционной обработки на поворотном столе, но для более широких губок.

TCR — круглые центричные тиски для четырёх- и пятиосевых станков, поворотных столов и делительных устройств. Круглая форма корпуса удобна для компоновок, в которых деталь последовательно обрабатывается под разными углами. Возможно применение тисков для 3-х осевой обработки.

Основные параметры этой модификации: артикул — TCR.160; диаметр корпуса — 160 мм; высота корпуса — 80 мм; ширина губок — 125 мм; диапазон зажатия — 0–87 и 69–102 мм; усилие зажатия — 24 кН; закрепление плоскостью / уступом / зубчиками — за 3 мм.

Тиски поддерживают функцию прямого и обратного зажима заготовки. Обеспечивают симметричность обрабатываемой детали благодаря центрированию губок.

BARRACUDA проектирует и производит зажимную оснастку в Екатеринбурге. При нестандартной наладке состав системы рекомендуется согласовать с техническим специалистом.
