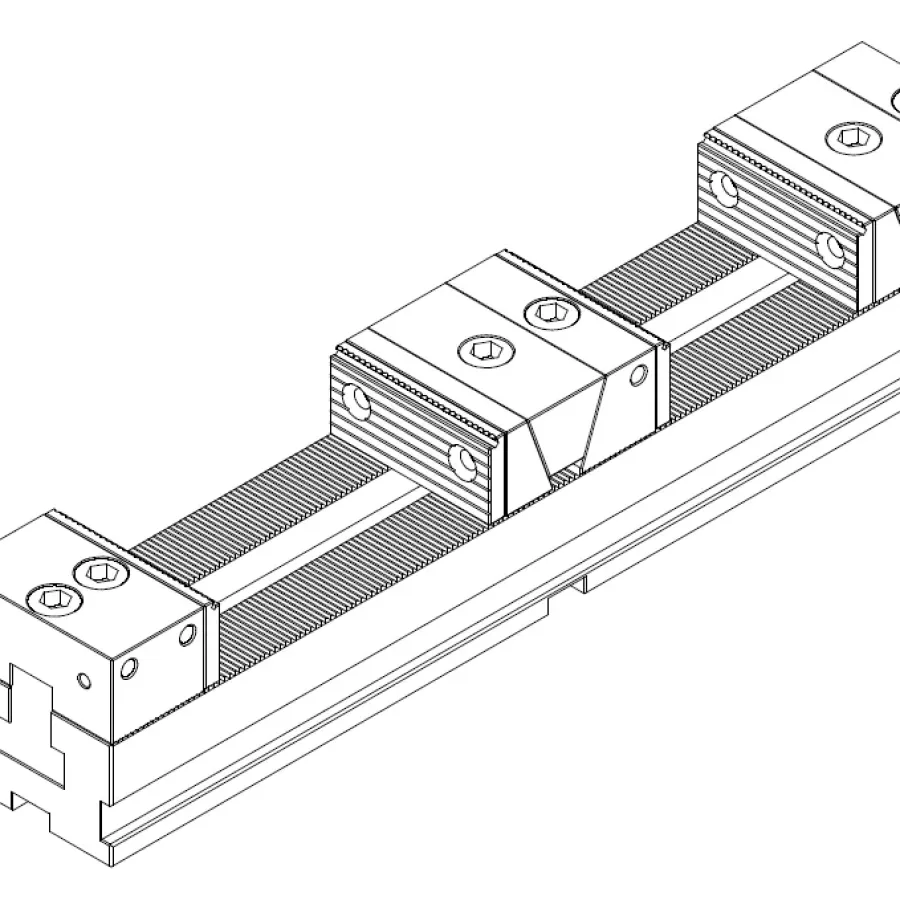

Зажимная система CS.100.450

Модульная система для фиксации стандартных / нестандартных / крупногабаритных деталей / одновременного зажима нескольких заготовок в линию.

Модульная зажимная линейка: один или два зажимных модуля плюс опорный собираются в общую систему на столе станка — несколько заготовок обрабатываются за один цикл вместо серии отдельных установок. На фото, в галерее — система CS в реальной работе на столе обрабатывающего центра заказчика, и варианты модульной компоновки для зажима заготовок различной конфигурации.

Серия CS представляет собой многоместную зажимную систему для трёх- и четырёх- либо пятиосевой обработки. Опорные и зажимные модули можно компоновать на общей базе для одновременной фиксации нескольких деталей, либо зажима крупногабаритной заготовки.

Основные параметры этой модификации: артикул — CS.100.450; ширина губок — 100 мм; длина основания — 450 мм; усилие зажима — 40 кН; базовая конфигурация — 2 зажимных модуля + 1 опорный.

В каталоге предусмотрены исполнения зажимных систем с основаниями разной длины и ширины, возможность докомплектации системы дополнительными опорными и зажимными блоками, варианты накладок для разных типов зажима заготовки. Для фиксации нестандартных деталей есть возможность изготовления кастомизированного варианта оснастки.

BARRACUDA проектирует и производит зажимную оснастку в Екатеринбурге. При нестандартной наладке состав системы рекомендуется согласовать с техническим специалистом.
