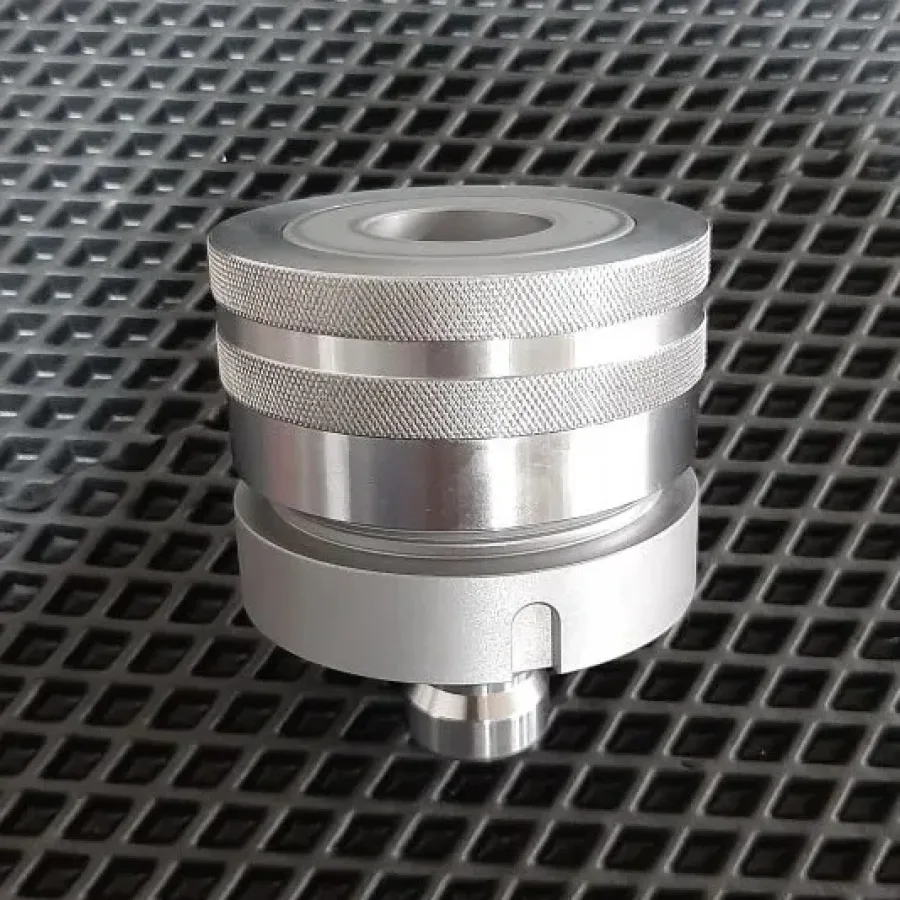

Удлинитель опоры MLJ на 70 мм

Удлинитель быстросборной опоры серии MLJ на 70 мм.

Применяется для увеличения высоты колонны быстросборных опор.

Удлинитель быстросборной опоры MLJ.90.70.34 на 70 мм. Масса устанавливаемой заготовки 6-8 тонн. Диаметр сборки не более 100 мм. Высота опоры 70 мм (точно). Рабочие поверхности отшлифованы. Система запирания на основе расклинивания конусных поверхностей затяжной гайки и базирующего-зажимного штифта через шаровый механизм. Совместим с винтовыми домкратами серии MSJ, при использовании переходника MLJ.68.10.34. Используется совместно с опорными модулями MLJ.90.70.12, MLJ.90.70.16, MLJ.90.70.20 и удлинителем опоры MLJ.90.100.34

Основные параметры: артикул — MLJ.90.70.34; высота опоры — 70 мм; рабочая нагрузка — 80 кН; диаметр — 90 мм; быстроразборная модульная конструкция. Не выполняйте регулировку под нагрузкой. Максимальная высота опорной колонны в сборе не более 1465 мм.

BARRACUDA проектирует и производит зажимную оснастку в Екатеринбурге. При нестандартной наладке состав системы рекомендуется согласовать с техническим специалистом.
